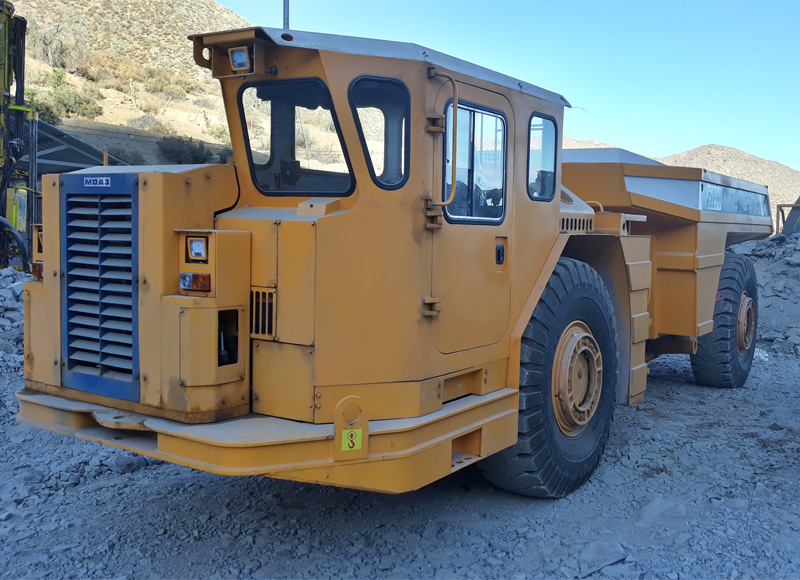

Самосвал шахтный предназначен для работ в шахтах, тоннелях и других стесненных условиях не опасных по пыли и газу.
Наличие дублирующих органов управления позволяет осуществлять движение по «челночной схеме» (вперед и назад без разворотов).
Самосвал шахтный может быть оборудован кабиной открытого типа (МоАЗ-7529) или кабиной закрытого типа с дополнительными устройствами (МоАЗ-75291).
Основные характеристики (СКАЧАТЬ БУКЛЕТ) | |
|---|---|
Грузоподъемность | 22 тонны |
Двигатель | ЯМЗ-238БН |
Мощность двигателя | 190 (260) кВт |
Трансмиссия | гидромеханическая |
Формула трансмиссии | 6+1 |
Дополнительные характеристики | |
|---|---|
Колесная формула | 4 х 4 |
Максимальная скорость, км/ч | 40 |
Шины | 18.00-25 |
Рама | шарнирно-сочлененная |
Эксплуатационная масса, кг Полная масса, кг Распределение полной массы на передний мост, кг на задний мост, кг Радиус поворота, м Высота погрузочная,мм Колея, мм Объем платформы геом. м.куб с "шапкой" 2:1, м.куб Угол поворота, град | 24000 46000 22000 24000 8,5 2500 2580 12,5 14 ±42 |
Предназначен для транспортирования и самосвальной разгрузки горной массы и полезных ископаемых в подземных условиях не опасных по пыли и газу, а также вне автомобильных дорог общего пользования в условиях открытой добычи.
Продольный профиль дороги может иметь подъемы до 10º, кратковременные подъемы
– до 150 при длине до 200 м.
Дорожные условия для самосвала должны представлять собой спрофилированное скальное основание.
Климатическое исполнение самосвала – УХЛ5 по ГОСТ 15150-69.
Самосвал рассчитан на работу с погрузочно-доставочными машинами МоАЗ-40550, погрузчиками с вместимостью ковша до 5,5 м3 при условии, что масса монолитных глыб не превышает 0,5 тонн
а высота разгрузки над боковым бортом кузова не превышает 0,5 м.
Основные характеристики (СКАЧАТЬ БУКЛЕТ) | |
|---|---|
Грузоподъемность | 25 тонн |
Двигатель | Cummins ISLe 340 30 |
Мощность двигателя | 250(340) кВт(л.с) |
Трансмиссия | гидромеханическая |
Формула трансмиссии | 6+1 |
Дополнительные характеристики | |
|---|---|
Колесная формула | 4 х 4 |
Максимальная скорость, км/ч | 40 |
Шины | 18.00-25 |
Рама | шарнирно-сочлененная |
Эксплуатационная масса, кг Полная масса, кг Распределение полной массы на передний мост, кг на задний мост, кг Радиус поворота, м Высота погрузочная,мм Колея, мм Объем платформы геом. м.куб с "шапкой" 2:1, м.куб Угол поворота, град | 23700 48700 20500 28200 7,8 2365 2580 12,5 14 ±45 |
Предназначен для приготовления бетонной смеси и доставки к объекту бетонирования в шахтах, тоннелях и других стеснённых условиях.
Основные характеристики (СКАЧАТЬ БУКЛЕТ) | |
|---|---|
Объём смесительного барабана по выходу готовой смеси, м3 | 4 |
Колёсная формула | 4х4 |
Геометрический объём смесительного барабана, м3, не менее | 8 |
Эксплуатационная масса, кг | 23000 |
Полная масса, кг | 33 |
Рулевое управление | гидростатическое с гидравлической обратной связью и усилителем потока |
Рама | шарнирно-сочленённая |
Передняя подвеска | пневмогидравлическая |
Задняя подвеска | без подвески/жёстко к раме |
